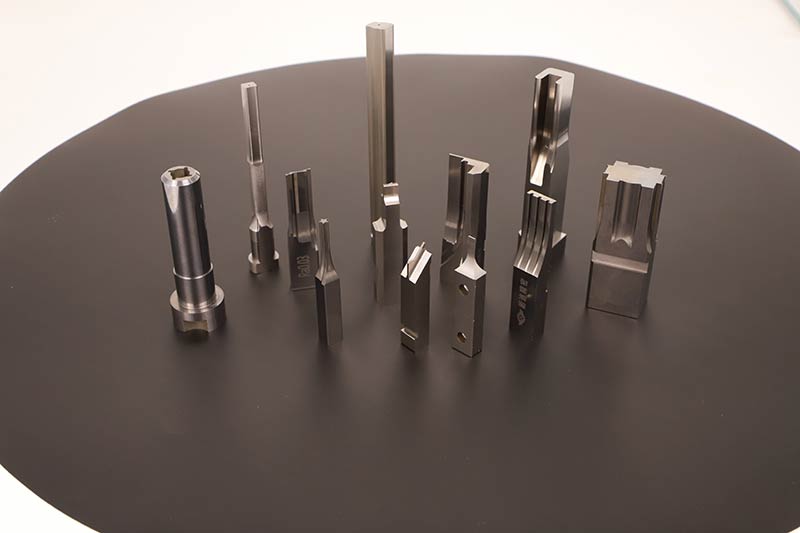

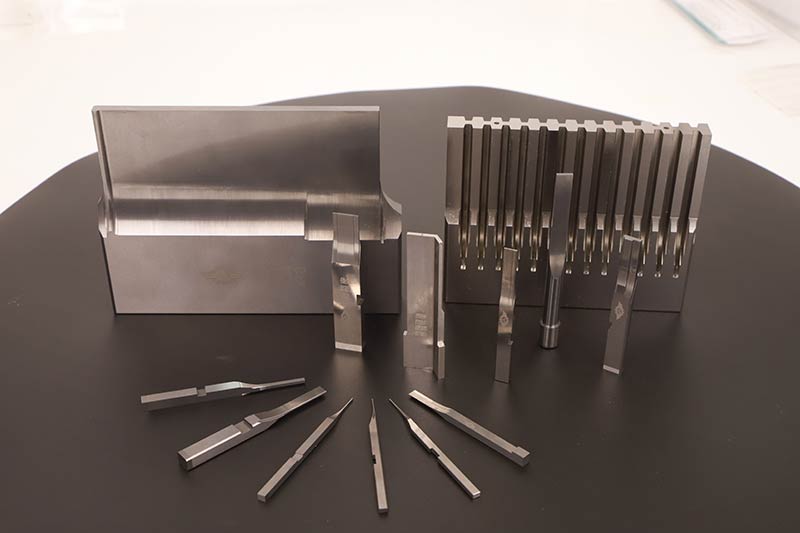

Usinage haute tolérance pour l'emboutissage de composants de matrices, implique la production de composants avec des tolérances dimensionnelles et géométriques extrêmement serrées. Ce processus nécessite des machinistes habiles et un usinage avancé, fraisage et tournage., rectifieuses.
C'est essentiel dans les secteurs où même des écarts mineurs peuvent entraîner des problèmes de performances ou des pannes importants..
Voici un aperçu détaillé de l’usinage haute tolérance pour les composants de matrices d’emboutissage:
aperçu de l'usinage haute tolérance pour les composants de matrices d'emboutissage
Considérations clés sur l'usinage haute tolérance
Tolérances:
La haute tolérance comprend deux catégories principales, les tolérances dimensionnelles serrées, et tolérances géométriques.
- Tolérances dimensionnelles serrées: Généralement dans la plage de ±0,001 mm, ou ±0,0001 pouces (±0,00254mm) ou même plus serré.
- Tolérances géométriques: Inclut la planéité, rugosité, rondeur, cylindricité, Angle R, et tolérances de position. Par exemple, Exigence d'angle R R0,5; Exigence de rugosité, Ra0,2.
Processus d'usinage:
- Fraisage CNC: Pour les formes et contours 3D complexes.
- Tournage CNC: Pour pièces cylindriques.
- Affûtage: Pour obtenir des états de surface très fins et des tolérances serrées.
- GED (Usinage par électroérosion): Pour matériaux durs et géométries complexes.
- Usinage Suisse: Pour les petits, pièces complexes de haute précision.
Étapes de l'usinage haute tolérance
Il y a plusieurs étapes dans l'usinage haute tolérance comme ci-dessous:
- Conception et planification: Modèles CAO, et programmation CAM avec des tolérances spécifiées.
- Sélection des matériaux: Choisir des matériaux en fonction de leurs propriétés mécaniques, stabilité thermique, et usinabilité.
- Configuration et calibrage: L'étalonnage de la machine et la conception des appareils sont auxiliaires pour calibrer les dimensions afin de garantir la tolérance..
- Usinage: Généralement, il y a ces 3 étapes: Ebauche, Semi-finition,Finition.
- Inspection et contrôle qualité: Il comprend l'inspection dimensionnelle, Analyse de l'état de surface, Contrôle statistique des processus (CPS), etc..
Applications de l'usinage haute tolérance
Il est largement utilisé dans le Électronique (Connecteurs, semi-conducteurs, logements, dissipateurs de chaleur), Automobile (Pièces moteur hautes performances, composants de transmission), Médical, Aérospatial, et Défense industries, etc..
Il existe également d'autres facteurs qui affectent les tolérances, pour des exemples:
Choix des matériaux: il existe des aciers à outils, alliage d'aluminium, alliage de bronze, carbure de tungstène, ou matière plastique, COUP D'OEIL, bakélite, etc..
Équipement: Fraiseuses CNC multi-axes à haute vitesse et haute tolérance (3-axe, 4-axe, 5-axe); Tours CNC, Rectifieuses de profils optiques, Machines d'électroérosion à fil, Machines d'électroérosion à plomb, Rectifieuses planes, Rectifieuses de gabarit pour pièces rondes, rectifieuses sans centre, rectifieuses cylindriques intérieures et extérieures, etc..
Bien que Usinage haute tolérance pour composants de matrice d'estampage a une demande fixe sur le marché, il fait également face à certains défis, Par exemple, des coûts comparativement plus élevés, temps d'usinage comparativement plus long; Une complexité élevée que moins de fournisseurs peuvent réaliser, etc..
Mais nous faisons aussi notre bonnes pratiques, Conception pour la fabricabilité (DFM), Optimisation des processus, Assurance qualité, Main-d'œuvre qualifiée, et contrôle environnemental, etc..
En adhérant à ces principes et pratiques, Fabricants de composants de matrices d'estampage d'usinage haute tolérance peut atteindre les niveaux élevés de précision requis pour les applications exigeantes dans diverses industries.
