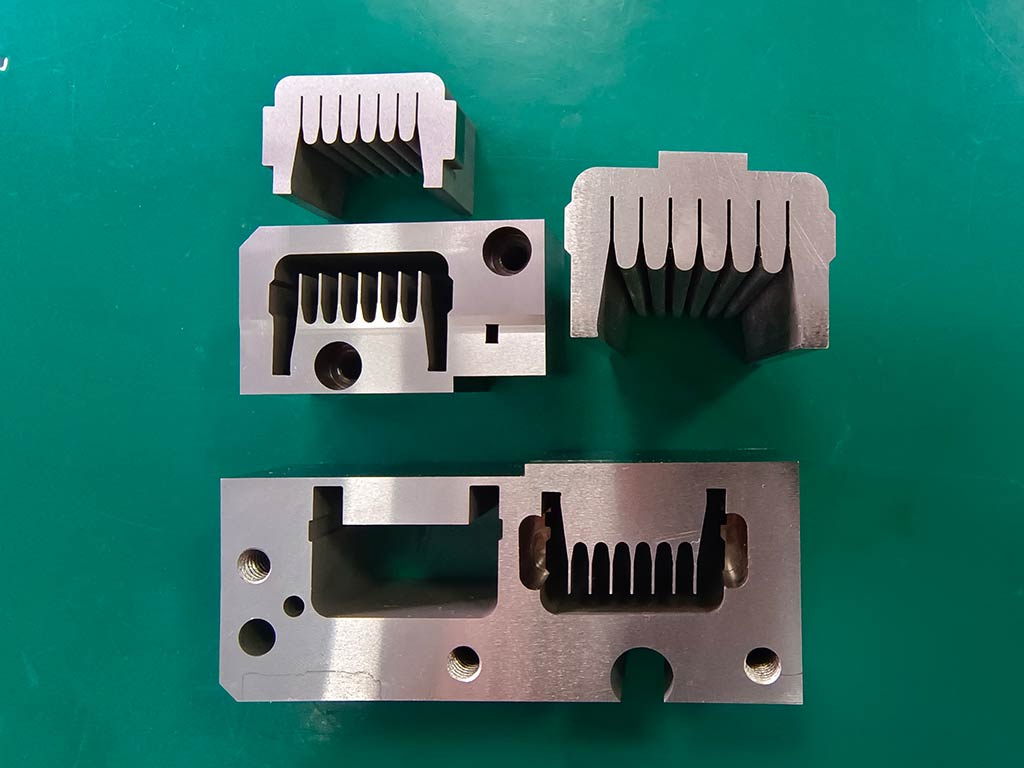

Composants d'outils et de matrices inclure de nombreux éléments différents. Certains d'entre eux nécessitent un usinage personnalisé avec des conceptions spéciales. Certaines d'entre elles sont des pièces de précision standards qui peuvent être achetées sur la plateforme de stock de certaines grandes marques., Par exemple, Misumi, Meusburger, et HASCO, etc..
Outils et matrices sont essentiels dans la fabrication pour façonner et former des matériaux, souvent dans les processus d'emboutissage et de pliage. Ils sont constitués de divers composants, chacun remplissant une fonction spécifique.
Voici un aperçu des principaux composants des outils et matrices:
1. Bloc de matrice
- Le bloc de matrice est la partie principale de la matrice qui façonne le matériau.. Il contient des cavités ou des formes qui déterminent la forme du produit final.
2. Punch
- Le punch est un composant qui s'insère dans le bloc de matrice pour créer la pression ou la force nécessaire. Il force le matériau dans la cavité de la matrice pour le façonner ou le couper..
3. Jeu de matrices
- Le jeu de matrices maintient le bloc de matrice et le poinçon alignés. Il se compose d'un dessus (chaussure supérieure) et un fond (chaussure inférieure) plaque reliée par des broches de guidage, leur permettant de se déplacer en douceur.
4. Goupilles et bagues de guidage
- Goupilles et bagues de guidage aider à aligner les moitiés supérieure et inférieure du jeu de matrices pour garantir des opérations précises et réduire l'usure des composants.
5. Décapants et tampons de pression
- Décapants maintenir la pièce en place et la retirer du poinçon après le formage ou la découpe. Les coussinets de pression fournissent un support supplémentaire pour les matériaux fins ou flexibles afin d'éviter toute déformation.
6. Plaques de sauvegarde et porte-matrices
- Les plaques de support soutiennent le bloc matrice et l'empêchent de se déformer sous haute pression. Les supports de matrice maintiennent les composants de la matrice en place et sont souvent fabriqués à partir de matériaux durables pour résister à une utilisation répétée.
7. Attaches et ressorts
- Attaches, comme des vis et des boulons, maintenir les composants ensemble.
- Ressorts aide au mouvement de retour des pièces mobiles, comme le coup de poing, après une opération d'emboutissage.
8. Pilotes
- Pilotes sont des broches qui aident à aligner le matériau dans la matrice lors de chaque opération. Cela garantit que la pièce reste dans la bonne position pour des coupes ou des formes précises..
9. Tiges et plaques de renfort
- Jarrets sont utilisés pour monter la matrice sur une presse. Les plaques de traversin sont des plaques épaisses sur la presse où le jeu de matrices est monté, fournir une base stable pour l’opération.
10. Débouchures et éjecteurs
- Débouchures et éjecteurs retirer la pièce finie de la matrice après le processus d'estampage ou de formage, empêchant les pièces de coller et assurant un fonctionnement fluide.
Composants optionnels
- Mécanismes à came: Utilisé pour effectuer des mouvements latéraux dans la matrice.
- Systèmes de lubrification: Aide à réduire l’usure des pièces mobiles.
Chaque composant est choisi en fonction des besoins spécifiques du processus de fabrication, assurer la durabilité, précision, et efficacité dans les opérations d’emboutissage et de formage.
Un ensemble d'outils et de matrices se compose de ces composants. Ces composants sont usinés par différents types de machines d'usinage, Par exemple, 3-axe, ou fraiseuses CNC 5 axes, Tours CNC, Rectifieuses planes, Rectifieuses de profils, Machines d'électroérosion à fil, Machines d'électroérosion à décharge par étincelle coulante, etc..
